施耐德ATV31系列變頻器廣泛應用于電梯、紡織、機床、起重運輸和港口等行業，以下是施耐德ATV31系列變頻器常見故障案例。

1.INF故障報警

故障現象：變頻器在氣候潮濕，高溫又飛絨多的環境中使用三年以上的變頻器有近80%的都會出現此報警，當出現此類故障報警后，面板按鍵不起作用。

故障原因：施耐德ATV31H系列變頻器使用了薄膜面板，當顯示“INF”故障時，薄膜按鍵都不起作用。從顯示板上拔出薄膜插線，用萬用表測量可以知道第二根線與第七根線已經斷路。薄膜無法修復。

維修辦法：由于損壞量大，從節約角度出發，不更換薄膜。找到顯示板上的CN11插座從PCB面用導線直接將2腳與7腳連接，故障消失。

2.OLF故障報警

機器型號：ATV31HU22N4/2.2KW變頻器

故障現象：機器運轉一段時間后停機保護，面板顯示“OLF”，變頻器溫度過高。

維修方法：經過觀察是24V的風扇不轉，檢查24V電壓正常，更換后機器恢復正常。

3.OLF故障報警

機器型號：ATV31HU22N4/2.2KW變頻器

故障現象：機器運轉一段時間后停機保護，面板顯示“OLF”。

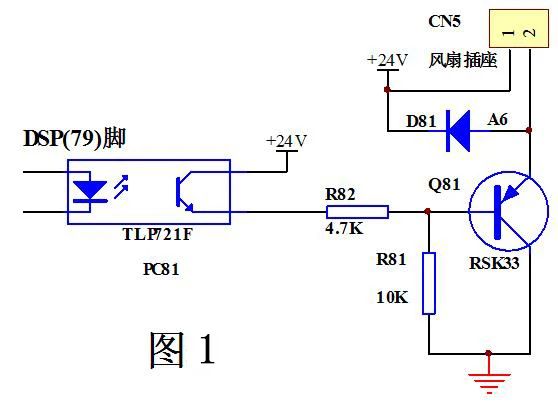

維修方法：經過觀察24V風扇不轉，檢查風扇端口無24V。實繪原理圖見圖1。風扇的控制信號來自DSP的79腳，經過PC81(TLP721F)光耦來控制Q81(RSK)的導通風扇插座+24V輸出。用萬用表檢查+24V電源電壓正常，檢查Q81的基極控制電壓正常。測量Q81(RKS)損壞。經查貼片元件手冊得知RKS的型號為BFP194。極性為PNP,封裝為SOT23。主要參數為：Ic=100mA、Ib=10mA、Uceo=15V、Ucbo=20V、Uebo=3V。由于無法購買到原件，試用9012代換，機器正常，9012的溫升正常。

4.無顯示案例1

機器型號：ATV31HU75N4/7.5KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

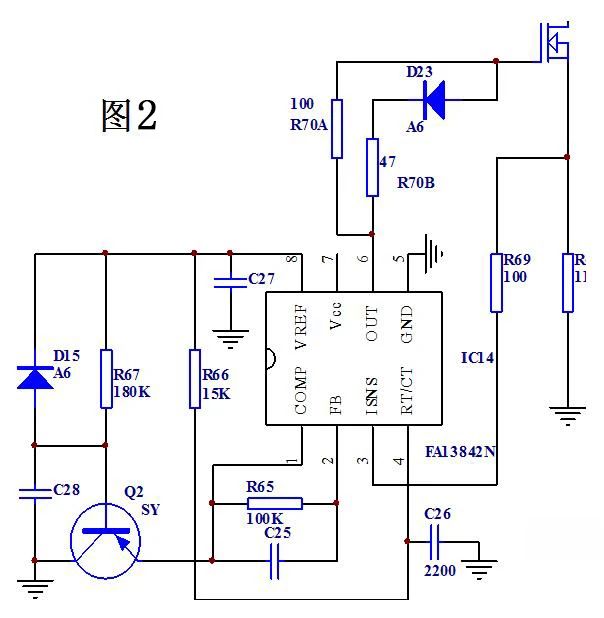

維修方法：開關電源實測原理圖見圖2。檢測線路時R68有明顯燒焦的痕跡，查Q1(K1317)已經擊穿，R70A、D23、R70B、IC14損壞。經更換元件后，機器恢復正常。特別需要注意的是UC3842不能直接代換FA13842N。分析該機損壞原因是板面的雜物太多，加之濕度太大引起高壓擊穿。

5.無顯示案例2

機器型號：ATV31HU55N4/5.5KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

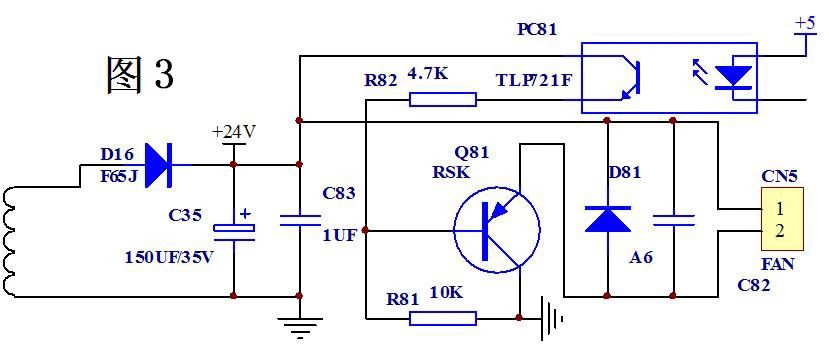

維修方法：拆開線路板后，有明顯的焦味，目測D16已經燒焦。風扇線路原理圖見圖3用萬用表測量C35兩端短路，當檢查到C83(1UF)貼片電容時，電容短路。更換后故障排除。

6.無顯示案例3

機器型號：ATV31HU22N4/2.2KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

維修方法：拆開線路板后，有明顯的焦味，目測D16已經燒焦。更換D16（F65J），未插24V風扇，機器正常。插上風扇后，顯示正常，但啟動電動機后，風扇開始運轉，有明顯的焦味，接著顯示消失。打開線路板后，發現D16(F65J)又燒毀，懷疑D16電流太小。更換大電流二極管，通電試機，還是燒毀D16。根據圖1檢查外圍線路正常，考慮風扇是否電流過大，改用0.1A/24V的風扇（原是0.24A/24V的風扇），接通線路后還是燒毀D16,維修陷入絕境。后來考慮到風扇不運轉時+24V正常，風扇運轉后立即燒壞D16，也就是D16不能帶負載。懷疑開關電源的震蕩頻率是否升高，檢查開關線路的震蕩貼片電容，當查到C26時（見圖2），發現沒有容量，用2200P的電容更換后機器恢復正常。

7.無顯示案例4

機器型號：ATV31HU55N4/5.5KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

維修方法：打開線路板，發現IGBT模塊有明顯的擊穿痕跡，拆開模塊可以看到模塊內的三相橋已經損壞，模塊的型號是西門康公司產的Skiip 31NAB125T12。考慮到模塊價格高且很難購買，平時在維修國產變頻器經常看到用兩只橋堆代替三相橋。就到市場上購買了兩只35A/1200V的單相橋堆，在外殼的鋁板上打兩個孔固定好橋堆。橋堆的接線樁頭一定要用熱縮管包裹好（以防觸電），將接線接入線路板，通電后機器正常，所改裝的變頻器一直使用到現在。用此方法共修復了六臺5.5KW和7.5KW變頻器。大大降低了維修成本。

8.無顯示案例5

機器型號：ATV31HU22N4/2.2KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

維修方法：打開線路板，發現模塊（FP15R12YT3）已經明顯擊穿，檢查模塊外圍線路發現ZD142、ZD152(16V穩壓管)、D143、D153(A6)、R127、R137(120Ω)已經損壞，更換上述元件后，通電有顯示，但顯示故障代碼“SCF”,查手冊得知是電動機短路。電動機還未接入變頻器，考慮到R127、R137的損壞，更換了下橋驅動集成電路IC101(原型號為TD62930F,替換型號為TD62930FG)，通電機器正常。

9.無顯示案例6

機器型號：ATV31HU75N4/7.5KW變頻器

故障現象：面板無顯示，控制端口無+10V、+24V。

維修方法：打開線路板，發現模塊（Skiip 32NAB125T12）IGBT管已經損壞兩組，查模塊外圍元件，發現ZD171、ZD172(15V穩壓管)、D112、D122(A6)、R111(51Ω)、PC1(HCNW3120)損壞，更換上述元件后，通電顯示正常，但顯示故障代碼“SCF”。考慮到光耦PC1(HCNW3120)的損壞，更換IC102(SN74HC14ANSR)后，故障排除。

10.INF故障報警

機器型號：ATV31H075N4/0.75KW變頻器

維修方法：面板按鍵不起作用，短接CN11的2和7腳后，故障依舊。更換顯示板和薄膜面板后，故障未排除，試更換存儲器IC3(M93C76MN3T)后，故障排除。

11.CFF故障報警

機器型號：ATV31HU30N4A/3KW變頻器

維修方法：查廠家安裝編程手冊為配置故障，進入菜單調整相關參數和恢復出廠設置，均未能排除。更換IC3（F93C76）存儲器后，故障排除。

12.CRF報警

機器型號：ATV31HU22N4A/2.2KW變頻器

維修方法：使用三年以上的變頻器，此種報警較多。正常只要把機器電源多開關幾次，一般此故障報警能夠消失。查廠家安裝編程手冊為：“電容器負載電路”有故障，廠家分析可能原因為：“負載繼電器控制故障或充電電阻損壞”。本例故障是采用多次開關電源后報警故障未能恢復正常，拆開機器檢查充電電阻R1A、R1B(39Ω/7W)正常，查分壓電阻R11、R12(100K/7W)正常，測C1A、C2A(550μF/420V)容量正常。發現電容器線路板表面氧化嚴重積灰較多，清理表面氧化層和積灰，并用絕緣清漆處理板面后裝機試機故障排除。
