電機電壓隨頻率從0Hz 到弱磁點按一條平方曲線變化。弱磁點對應電機的額定電壓。在低于弱磁點區域，電機是欠勵磁運行，因而轉矩和電機噪音要小一些。平方U/f 比可用于要求轉矩正比于速度平方的情況，如離心泵和離心風機。
可編程U/F 曲線：2
U/F 曲線可以用3 個不同的點進行設置。如果其它設置不能滿足應用的要求，可以采用可編程的U/F 曲線。
帶磁通優化的線性：3
為了節能、降低干擾等級和噪音，變頻器開始搜尋電機的最小電流。這個功能可以用于一些恒定負載的情況，比如風機、泵等。
109 U/F 優化 (2.13，2.6.2)
自動轉矩提升：
電機電壓自動改變，以使電機在低頻時能產生足夠的轉矩來起動和運行。電壓的增加取決于電機的類型和功率。自動轉矩提升可用于因起動摩擦力大而要求高起動轉矩的場合，如傳送帶。
110 電機額定電壓 (2.6， 2.1.6)
在電機銘牌上找到Un。這個參數設定弱磁點電壓（ID603）為100%*Unmotor。
111 電機額定頻率 (2.7， 2.1.7)
在電機銘牌上找到fn。這個參數設定弱磁點頻率（ID602）為同樣的值。
112 電機額定轉速 (2.8， 2.1.8)
在電機銘牌上找到nn。
113 電機額定電流 (2.9， 2.1.9)
在電機銘牌上找到In。
114 停車按鈕激活 (3.4, 3.6)
如果你想把停車鍵設為熱鍵，且無需考慮控制器位置，直接停車的話，將參數設置為1.見參數ID125.
117 I/O 頻率參考值選擇 12346 (2.14 ， 2.1.11)
當控制位置為I/O 時，確定頻率參考值來源。
118 PID 控制器增益 57 (2.1.12)
該參數確定PI 控制器的增益。
若該參數設置為100%，則誤差值變化10%，將使控制器輸出產生10%的變化。
如果參數值設為0，PID 控制器就被作為ID 積分微分控制器使用。
119 PID 積分器積分時間 57 (2.1.13)
ID119 確定PID 積分器的積分時間。如果參數設置為1.00 秒鐘，誤差值變化10%將使控制器輸出的變化為10%/s。
如果參數值設置為0.00，PID 控制器就作為PD 比例微分控制器。
120 電機功因數 (2.10， 2.1.10)
在電機銘牌上找到Cosφ。
121 面板頻率參考選擇 234567 (2.1.12， 2.1.13， 2.2.6，2.2.1.2)
當使用面板控制時，定義頻率參考值源。
122 現場總線參考選擇 234567 (2.1.13，2.1.14，2.2.7，2.2.1.3)
當從現場總線控制時，定義頻率參考源。在不同的應用中的選擇請見ID121.
123 面板放向 (3.3)
0 順時針: 當面板為控制位置時，電機順時針運轉。
1 反方向: 當面板為控制位置時，電機逆時針運轉。
124 點動速度參考 34567 (2.1.14， 1.1.15， 2.1.19)
用DIN3 端子輸入定義點動速度選擇，它可以編程點動速度， 見參數ID301
參數值被自動限制在最小和最大頻率中(ID101 和 102)
125 控制位置 (3.1)
參數可以更改變頻器的控制位置。詳見產品手冊。
按住開啟鍵3 秒，選擇控制面板作為當前控制位置，并拷貝下運行狀態的信息（開/關，方位，參考值）
0 電腦控制, (NC Drive 激活)
1 I/O 端子
2 面板
3 現場總線

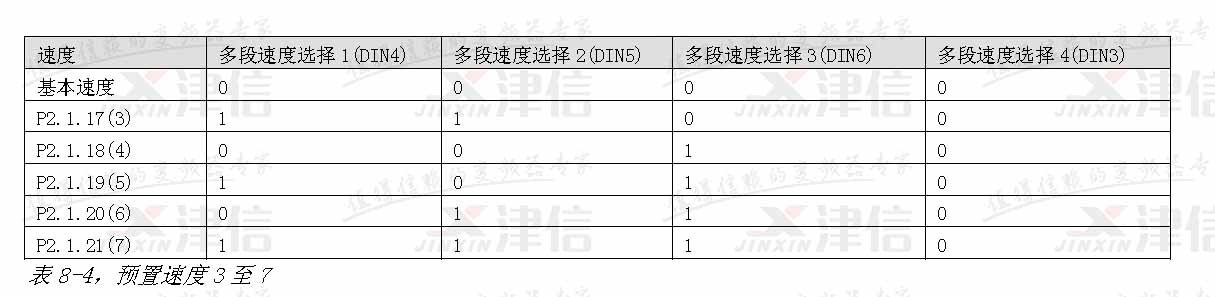

126 預置速度3 46 (2.1.17)
127 預置速度4 46 (2.1.18)
128 預置速度5 46 (2.1.19)
129 預置速度6 46 (2.1.20)
130 預置速度7 46 (2.1.21)
當激活正確的數字輸入組合，這些參數可以用來確定使用的頻率參考值。
