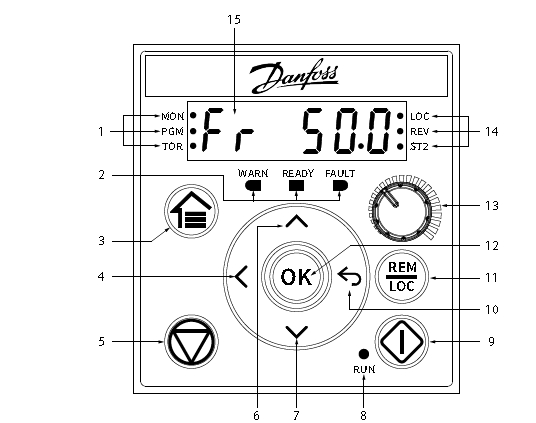

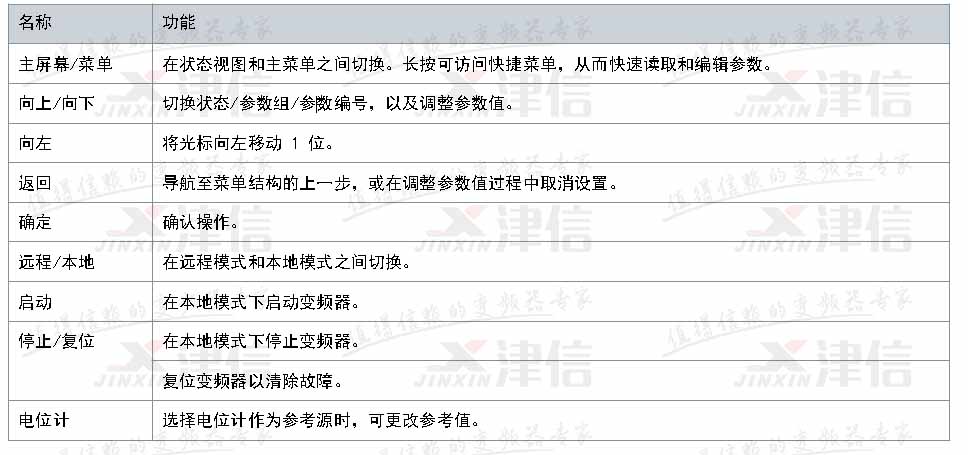

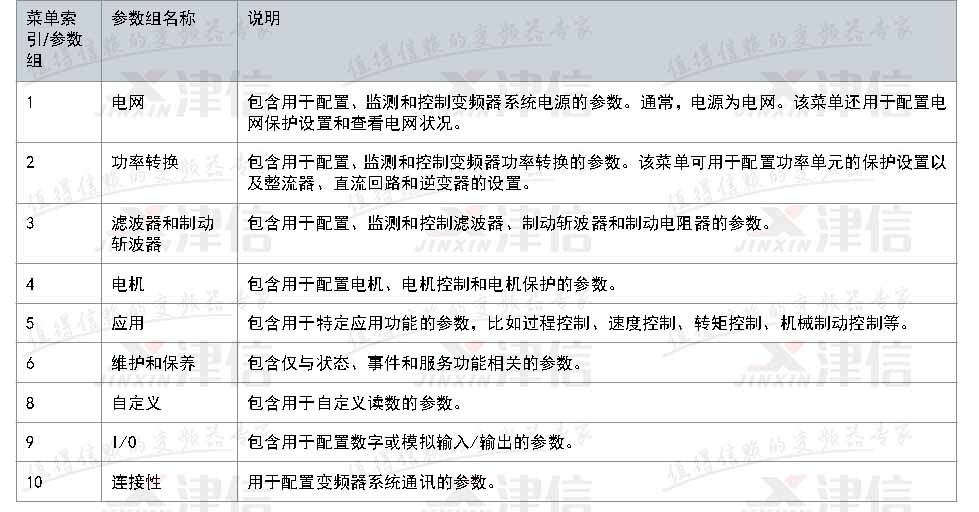

| 1 狀態指示燈 | 6 向上 | 11 遠程/本地 |
| 2 操作指示燈 | 7 向下 | 12 OK |
| 3 主屏幕/菜單 | 8 運行指示燈 | 13 電位計 |
| 4 向左 | 9 啟動 | 14 狀態指示燈 |
| 5 停止/復位 | 10 返回 | 15 主顯示屏 |
| 基本設置 | |||
| 參數索引 | 參數名稱 | 推薦設置 | 參數編號 |
| 1.2.2 | 電網類型 | [12] 380-440V/50Hz | 6 |
| 5.4.2 | 工作模式 | [0] 速度開環 | 100 |
| 5.5.1.1 | 控制源 | [0] 數字和控制 字 | 801 |
| 5.5.1.2 | 控制源 | [1] FC 端口 | 802 |
| 5.5.3.5 | 參考功能 | [0] 總和 | 304 |
| 5.5.3.6 | 參考值來源 | [0] 鏈接到本地/遠程 | 313 |
| 5.5.3.7 | 參考值 1 來源 | [1] 模擬輸入 33 | 315 |
| 5.5.3.8 | 參考值 2 來源 | [2] 模擬輸入 34 | 316 |
| 5.5.3.9 | 參考值 3 來源 | [11] 本地總線參考值 | 317 |
| 5.5.2.1 | 慣性停車選擇 | [3] 邏輯 OR | 850 |
| 5.5.2.2 | 快速停止選擇 | [3] 邏輯 OR | 851 |
| 5.5.2.4 | 啟動選擇 | [3] 邏輯 OR | 853 |
| 5.5.2.5 | 反向選擇 | [3] 邏輯 OR | 854 |
| 9.4.1.2 | T13 數字輸入 | [8] 啟動 | 510 |
| 9.4.1.3 | T14 數字輸入 | [10] 反向 | 511 |
| 9.4.1.4 | T15 數字輸入 | [1] 復位 | 512 |
| 9.4.1.5 | T17 數字輸入 | [14] 點動 | 513 |
| 電機參數設置 | |||
| 參數索引 | 參數名稱 | 推薦設置 | 參數編號 |
| 4.2.2.1 | 標稱功率 | 如銘牌所示。 | 120 |
| 4.2.2.2 | 標稱電壓 | 如銘牌所示。 | 122 |
| 4.2.2.4 | 標稱頻率 | 如銘牌所示。 | 123 |
| 4.2.2.3 | 標稱電流 | 如銘牌所示。 | 124 |
| 4.2.2.5 | 標稱速度 | 如銘牌所示。 | 125 |
| 4.2.3.1 | 定子阻抗 (Rs) | 如電機數據表所示。 | 130 |
| 4.2.3.2 | 轉子阻抗 (Rr) | 如電機數據表所示。 | 131 |
| 4.2.3.4 | 定子漏抗 X1 | 如電機數據表所示。 | 133 |
| 4.2.3.6 | 主電抗 Xh | 如電機數據表所示。 | 135 |
