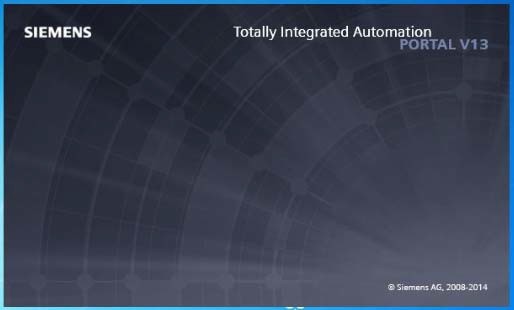

一、啟動 SIEMENS“TIA Portal V13”軟件
圖一：?jiǎn)?dòng)西門子博途軟件

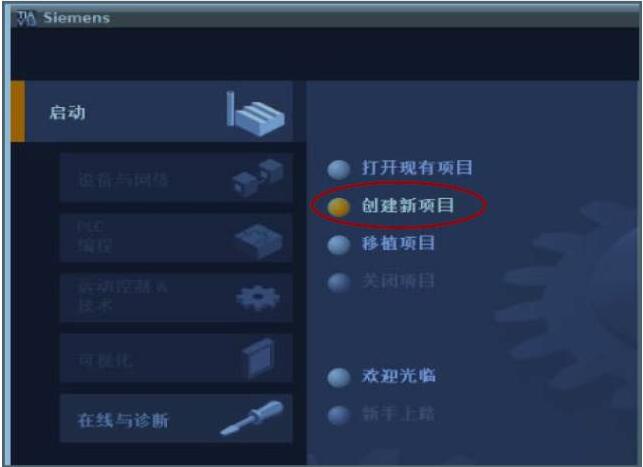

二、創建新項目
圖二：創建新項目

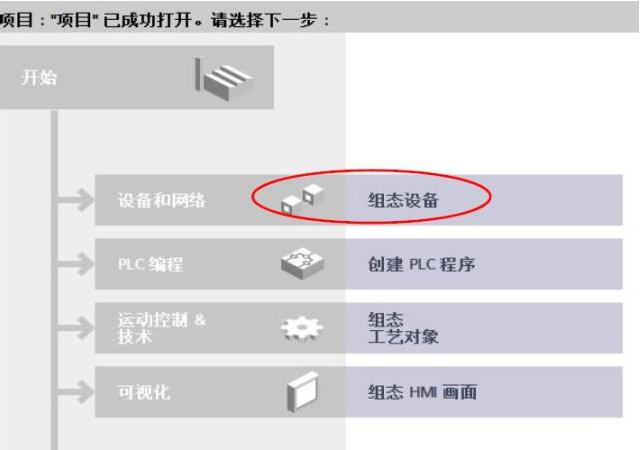

三、硬件組態
圖三：硬件組態
四、添加 PLC 主機，示例中使用的是 S7-1200 (6ES7 212-1AE40-0XB0)：
圖四：添加 PLC 主機

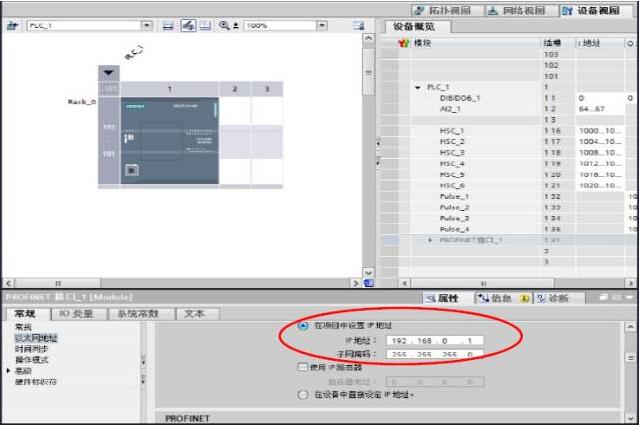

五、設定 PLC 的 IP 地址，如下圖所示，選擇 PLC-‘屬性’-‘常規’-‘以太網地址’中設 定 PLC 的 IP 地址，示例中設置為 192.168.0.1
圖五：PLC 的 IP 地址設定

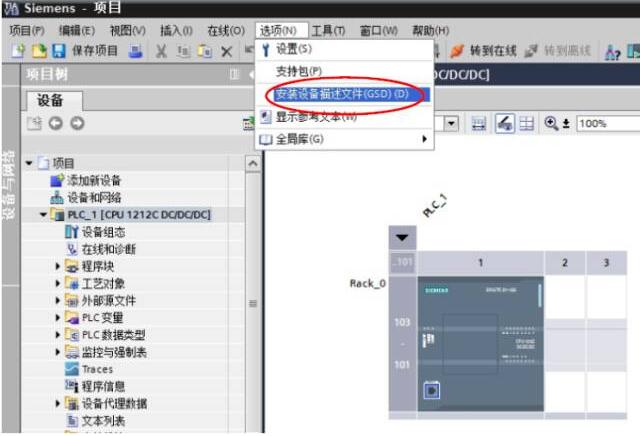

六、如果沒有安裝過 MCA120 的 GSD 文件，則需點擊‘選項’-‘安裝設備描述文件’，操作 如圖五所示。若已安裝則直接進入第六步。
圖六：GSD 文件安裝

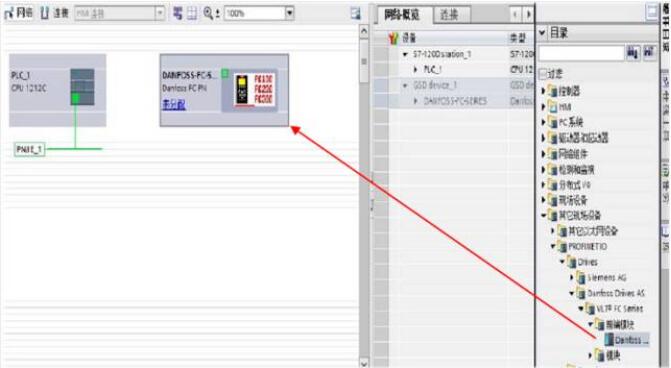

七、：配置丹佛斯變頻器（進入‘網絡視圖’-打開右側‘硬件目錄’-選擇‘Danfoss Drives AS-前端模塊’-‘Danfoss-FC-SERIES’）,如圖七所示：
圖七、丹佛斯變頻器硬件配置

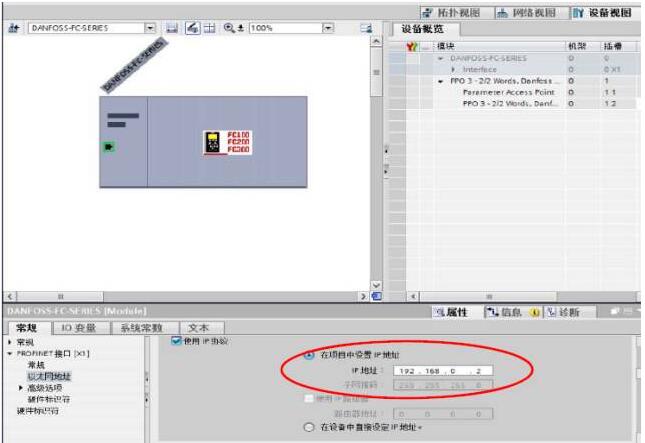

八、丹佛斯變頻器 IP 地址以及設備名稱設定。旋轉變頻器-‘屬性’-‘常規’-‘以太網 地址’，示例中 IP 地址設置方式為‘在項目中設置 IP 地址’，地址為：192.168.0.2,如圖 八所示：
圖八、變頻器 IP 地址設置

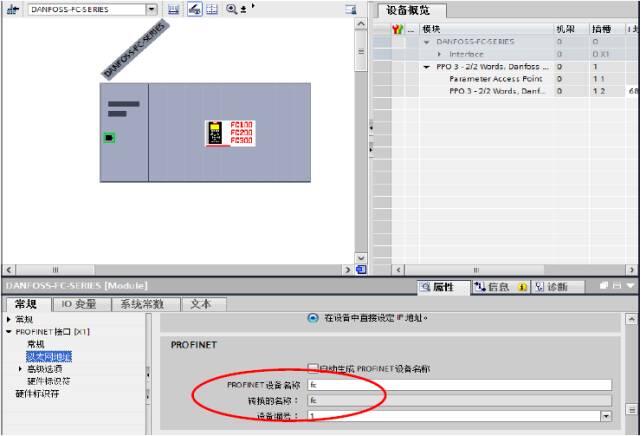

“PROFINET 設備名稱”是一個很重要的參數，，設備名稱必須與 FC300 變頻器的參數 “P12-08(Host Name 主機名)”的設置值一致。示例中設備名稱設為“fc”,如圖九所示：
圖九、設備名稱設置

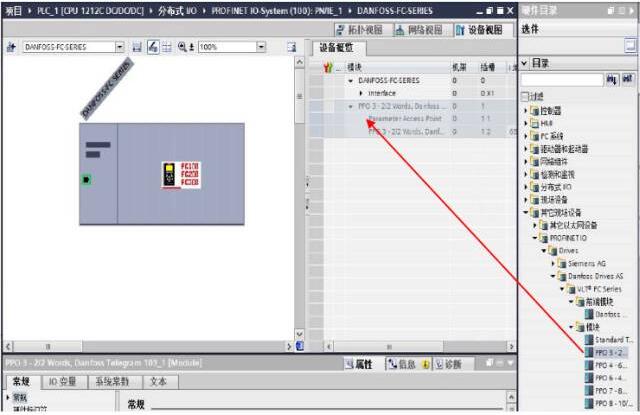

九、在變頻器中插入 PPO 模塊，選擇‘硬件目錄’-‘PROFINET IO’-‘Danfoss Drives AS’-‘VLT@ FC Series’-‘模塊’-‘PPO 3’，如圖十所示：
圖十、PPO 模塊配置

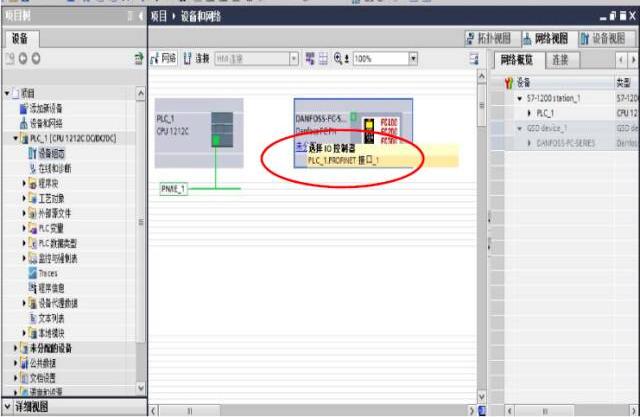

十、網絡配置：將丹佛斯變頻器加入到 ProfiNET 網絡總線上，點擊‘設備和網絡’-‘選 擇變頻器’-‘選擇 I/O 控制器’-‘PLC1_-PROFINET 接口_1’,如圖十一所示，配置完成 后，如圖十二所示：
圖十一、配置網絡
圖十二、配置完成圖
十一、下載項目至 PLC，選擇“菜單”-‘在線’-‘下載到設備’，如圖十三所示：
圖十三：項目下載
十二、變頻器參數設置
|
參數號 |
參數名稱 |
設定值與說明 |
|
9-15 |
PCD 寫配置 |
用戶根據需求自行設定 |
|
9-16 |
PCD 讀配置 |
用戶根據需求自行設定 |
|
12-00 |
IP 地址設置方式 |
1、當 PLC 硬件配置中變頻器 IP 地址為“在項目中設
置 IP 地址”時，12-00 應該設置為【10】DCP 方式 2、當 PLC 硬件配置中變頻器 IP 地址為“在設備中直 接設定 IP 地址”時，12-00 應該設置為【0】Manual 方式 |
|
12-01 |
IP 地址 |
192.168．0.2 |
|
12-02 |
子網掩碼 |
255.255.255.0 |
|
12-08 |
主機名 |
fc:要與 PLC 硬件配置中的‘PROFINET 設備名稱’一
致 |

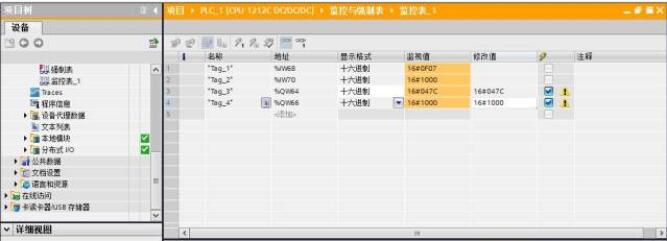

十三、調試：TIA 軟件提供在線調試功能，可以現場操作變頻器，檢查配置和接線是否正確。 在在線模式下，在監控表中添加‘%IW68(STW)’、 ‘%IW70(MAV)’、 ‘%QW64(CTW)’、 ‘%QW66(MRV)’、如圖十四所示：
圖十四：在線監控調試
這時寫入 PCD1 控制字(示例中地址為%QW 64) = 16#047C（此控制字含義為“運行”）； 寫入PCD2 總線參考值(示例中地址為%QW 66)= 16#1000（含義為25%），然后按“修改值(I)” 按鈕，數據就能傳送至變頻器，如果此時變頻器在Auto-on 模式，控制端子12 與27 短接， 變頻器就能正常運行，而且輸出頻率為12.5Hz,狀態字（示例中為%IW68）,實際運行值（示 例中為%IW70）的值也會改變。
